Produktübersicht
Wichtige Kaufpunkte auf einen Blick
Nutzen Sie diesen Abschnitt, um Anwendung, Richtpreis und Entscheidungspunkte vor den technischen Details zu prüfen.
- Ultra-kompaktes Design Nur 9.6 mm hoch, 39 % dünner als vergleichbare Encoder, perfekt für platzbeschränkte CNC-Maschinen.
- Nanometerauflösung Programmierbare Interpolation bis zu X16384 liefert eine lineare Auflösung von bis zu 1.22 nm, die selbst die anspruchsvollsten Präzisionsaufgaben erfüllt.
- Flexible Skalenoptionen Unterstützt 30 m Metallstreifen, 6 mm breites Glas und drehbare Glasskalen, sodass ein einziger Kopf mehrere Messmodi bedienen kann.
- Robuste Signalintegrität Doppelgeschirmtes 4.2 mm-Kabel toleriert einen Biegeradius von 20 mm bei 20 Millionen Biegezyklen und gewährleistet eine zuverlässige Langstreckenübertragung.
- Vollständige Softwarekonfigurierbarkeit Alle Parameter werden online über SmartPrecision II eingestellt und im nichtflüchtigen Speicher gespeichert, wodurch wiederholte Kalibrierungen nach Stromausfall entfallen.
Medien
SEO-Keywords
Suchbare Käuferbegriffe
Diese Tags sollten die Suchbegriffe von Käufern widerspiegeln und lesbar bleiben, nicht als interne Codes.
Produktdetail
Hinweise zu Anwendung und Konfiguration
Produktübersicht

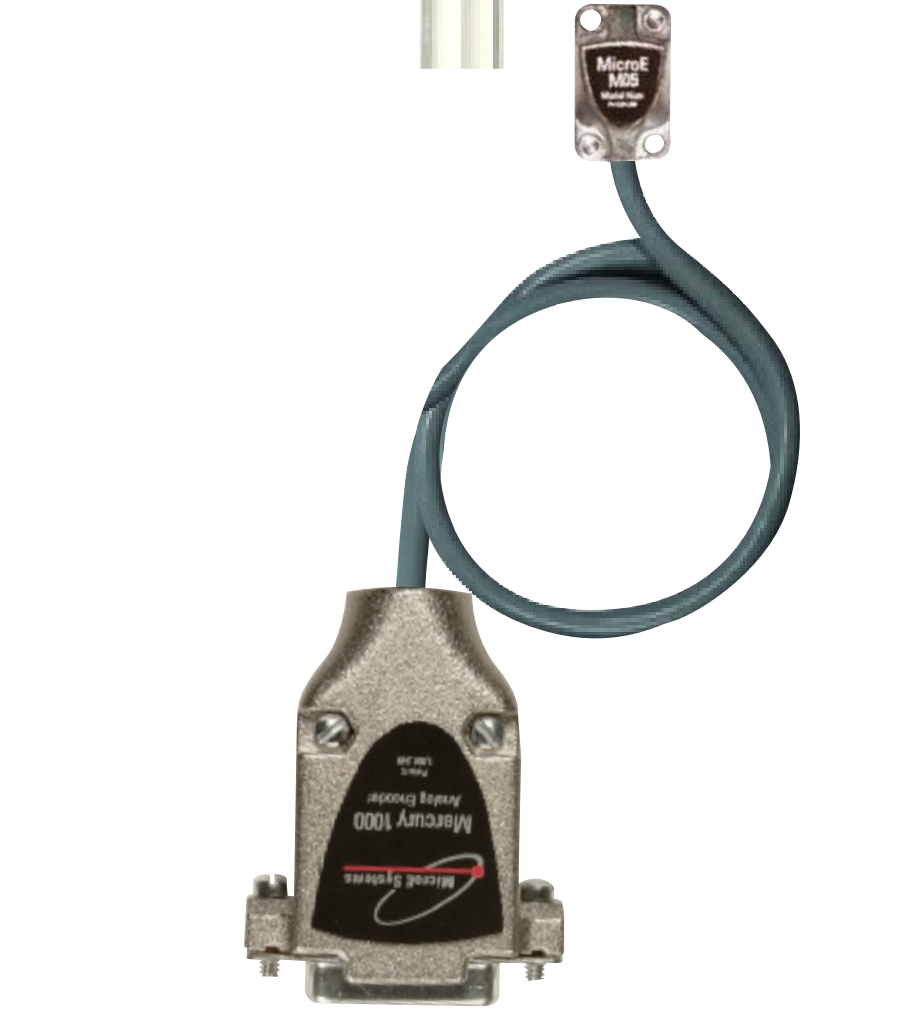

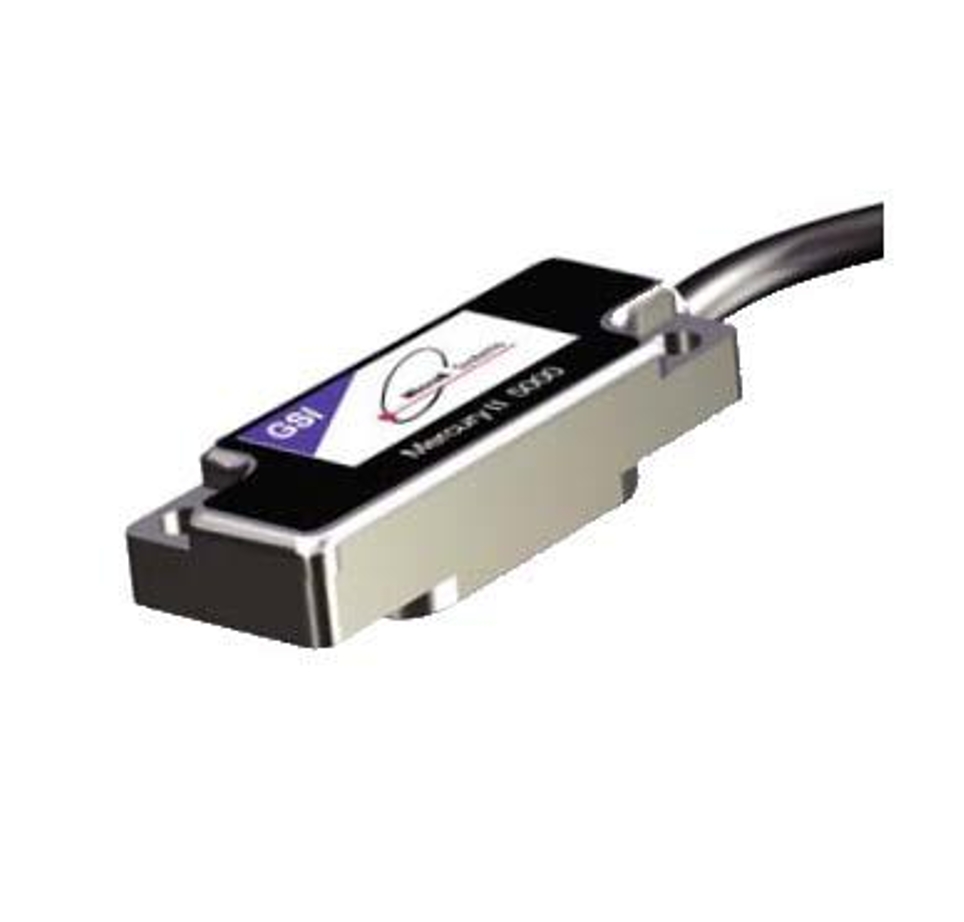

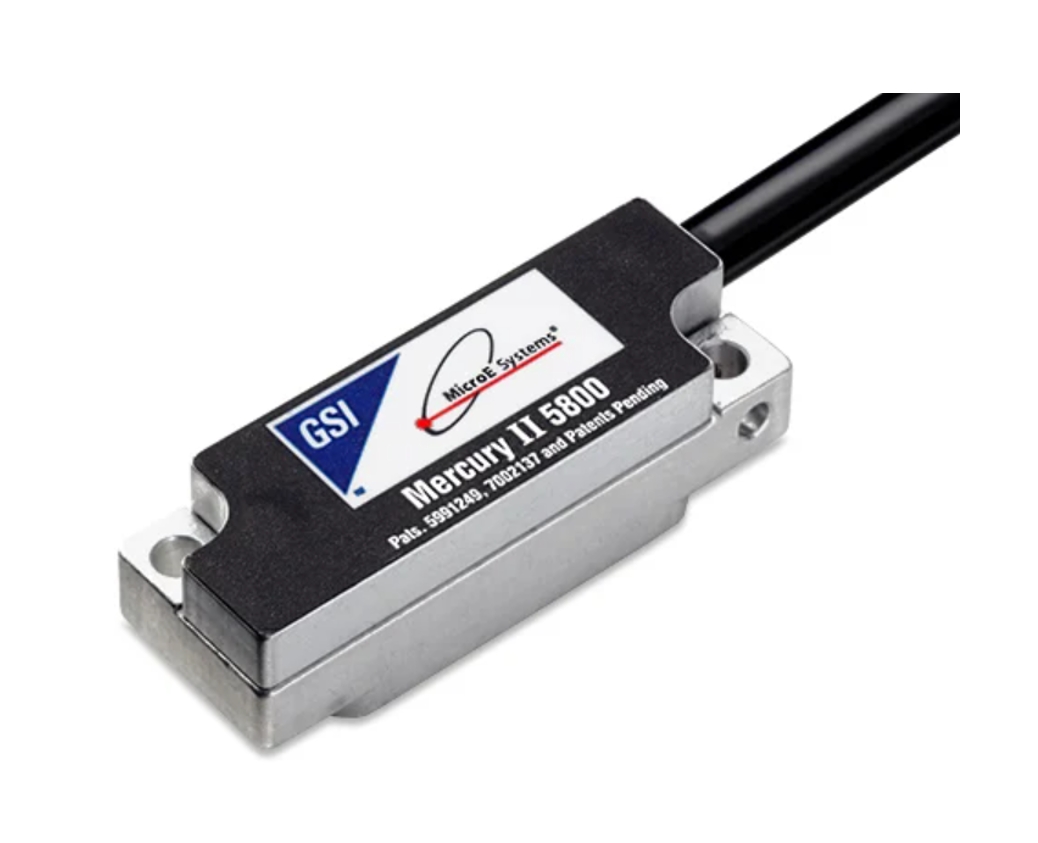

Der MicroE MII5750-AB-4000-5-1-0 lineare optische Encoder von Novanta’s MicroE Systems liefert eine nanometergenaue Auflösung in einem ultra-kompakten Formfaktor (38.5 × 13.5 × 9.6 mm). Integrierte Signalverarbeitung eliminiert die Notwendigkeit externer Boxen und macht ihn ideal für platzsparende Anwendungen wie kleine CNC-Maschinen, Wafer-Handhabungsgeräte für die Halbleiterindustrie und medizinische Automatisierungsplattformen.
Wesentliche mechanische Vorteile
- Gesamthöhe nur 9.6 mm - 39 % dünner als Konkurrenzgeräte.
- 6 mm breite Metallstreifenwaage mit 0.3 mm Dicke; bis zu 30 m Hub.
- Glaswaagen-Option bis zu 995 mm für hochpräzise Kurzstreckenmessungen.
- Ausrichtungsgenauigkeit ±0.15 mm und Winkelabweichung ±1° (X) / ±2° (Y/Z).
Programmierbare Kernfunktionen
Alle Parameter werden online über die MicroE SmartPrecision II-Software konfiguriert und im nichtflüchtigen Speicher gespeichert. Zu den Merkmalen gehören:
- Interpolationsfaktor X4-X16384, liefert lineare Auflösung von 5 µm bis 1.22 nm.
- Ausgangsbandbreite 0.098 M-50 M orthogonale Zählungen pro Sekunde.
- Einstellbarer Tiefpassfilter 0.01 kHz-100 kHz.
- Zweistufige programmierbare Grenzsignale mit Sicherheitslogik.
- Automatische Signalverstärkungsanpassung bei Staub oder leichter Kontamination.
Technische Spezifikationen
| Parameter | Wert |
|---|---|
| Skalensteigung | 20 µm |
| Maximale lineare Geschwindigkeit | 5 m/s |
| Vollweggenauigkeit (Metallstreifen) | ±5 µm/m |
| Lineare Glasgenauigkeit (≤130 mm) | ±1 µm |
| Rotationsgenauigkeit | ±2.1 arc-sec |
| Gewicht | 3 g |
| Abmessungen (L×B×H) | 11.03 × 13.50 × 38.50 mm |
Typische Anwendungen
Entwickelt für hochpräzises Bewegungs-Feedback in:
- Halbleiterausrüstung (Wafer-Bonder, Prüfstationen)
- Medizinische Automatisierung (miniaturisierte chirurgische Roboter, Bildgebungsplattformen)
- Präzisionsoptik und Metrologie (Spektrometer, Interferometer)
- Elektronikmontage (Mikrokomponenten-Platzierung, Drahtbonden)
- Miniatur-CNC-Maschinen (Mikro-Schleifmaschinen, Vorschubachsen)
Kontakt & Anfrage
Für Angebote, technischen Support oder Musteranfragen kontaktieren Sie unseren autorisierten Vertriebspartner in Peking: Dong Yu, Tel +86 185-1855-6588.
Zentrale Verkaufsargumente
- Ultrakompaktes Design: Nur 9.6 mm hoch, 39 % dünner als vergleichbare Encoder, perfekt für platzbeschränkte CNC-Maschinen.
- Nanometerauflösung: Programmierbare Interpolation bis zu X16384 liefert eine lineare Auflösung von bis zu 1.22 nm, die selbst die anspruchsvollsten Präzisionsaufgaben erfüllt.
- Flexible Skalenoptionen: Unterstützt 30 m Metallstreifen, 6 mm breites Glas und drehbare Glasskalen, sodass ein einziger Kopf mehrere Messmodi bedienen kann.
- Robuste Signalintegrität: Doppelt abgeschirmtes 4.2 mm Kabel toleriert 20 mm Biegeradius bei 20 Millionen Flexzyklen und gewährleistet zuverlässige Langstreckenübertragung.
- Vollständige Softwarekonfigurierbarkeit: Alle Parameter werden online über SmartPrecision II eingestellt und im nichtflüchtigen Speicher gespeichert, wodurch Wiederholungs-Kalibrierungen nach Stromausfall entfallen.
Kaufberatung und Anwendungen
Auswahlleitfaden - die richtige Skala wählen
Bei der Auswahl einer Skala für den MII5750-AB-4000-5-1-0 sollten die Hublänge, das Umfeld und die erforderliche Genauigkeit berücksichtigt werden. Der 0.3 mm dicke Metallstreifen kann vor Ort für Langstreckenanwendungen bis zu 30 m geschnitten werden, während die Glasskala für kurze Hublängen eine submikron-genaue Genauigkeit bietet. Stellen Sie sicher, dass die Skalenbreite zum 6 mm Encodergehäuse passt, um die mechanische Spielraum zu wahren.
Installationshinweise für kleine CNC-Maschinen
Weil die Encoderhöhe nur 9.6 mm beträgt, kann er direkt auf kompakten Spindel- oder Vorschubachsengehäusen montiert werden. Verwenden Sie die integrierten Ausrichtungsstifte und befestigen Sie den Nullpositionsmarker mit dem mitgelieferten Klebstoff. Überprüfen Sie den ±0.15 mm Spalt und die X-Achsen-Winkelabweichung vor dem Einschalten. Ein Standard 10 m doppelgeschirmtes Kabel (4.2 mm Ø) kann durch enge Kabelketten geführt werden, ohne Signalverlust.
Wartung und Kalibrierung
Der Encoder ist festkörperbasiert und weist keinen mechanischen Verschleiß auf. Führen Sie eine Sichtprüfung der Skala auf Staub oder Öl durch; der integrierte adaptive Verstärkungsalgorithmus kompensiert leichte Verunreinigungen. Für eine Vollskalen-Verifizierung fordern Sie ein Kalibrierungszertifikat eines Laserinterferometers an, das auf NIST zurückführbar ist und ab Werk bereitgestellt wird.
Programmierung des Encoders über SmartPrecision II
Alle Einstellungen werden im nichtflüchtigen Speicher des Kopfes gespeichert, sodass ein Stromausfall die Konfiguration nicht löscht. Verwenden Sie das SmartPrecision-II-PC-Tool, um Interpolation, Bandbreite, Filtergrenze und Polarität des Grenzsignals einzustellen. Änderungen werden sofort wirksam, ohne dass die Hardware neu verdrahtet werden muss, wodurch Ausfallzeiten bei Produktionsumstellungen reduziert werden.
Warum einen autorisierten MicroE-Vertriebspartner wählen
Autorisierten Partnern wie Beijing Gaokong Technology steht direkter Zugriff auf Firmware-Updates, technischen Support und OEM-Dokumentation zur Verfügung. Das gewährleistet, dass Sie echte MicroE-Teile mit CE-Konformität und langfristiger Verfügbarkeit für Ersatz oder den Ausbau Ihrer Produktionslinie erhalten.
Käufer-FAQ
Welche Messbereiche unterstützt der MII5750-AB-4000-5-1-0?

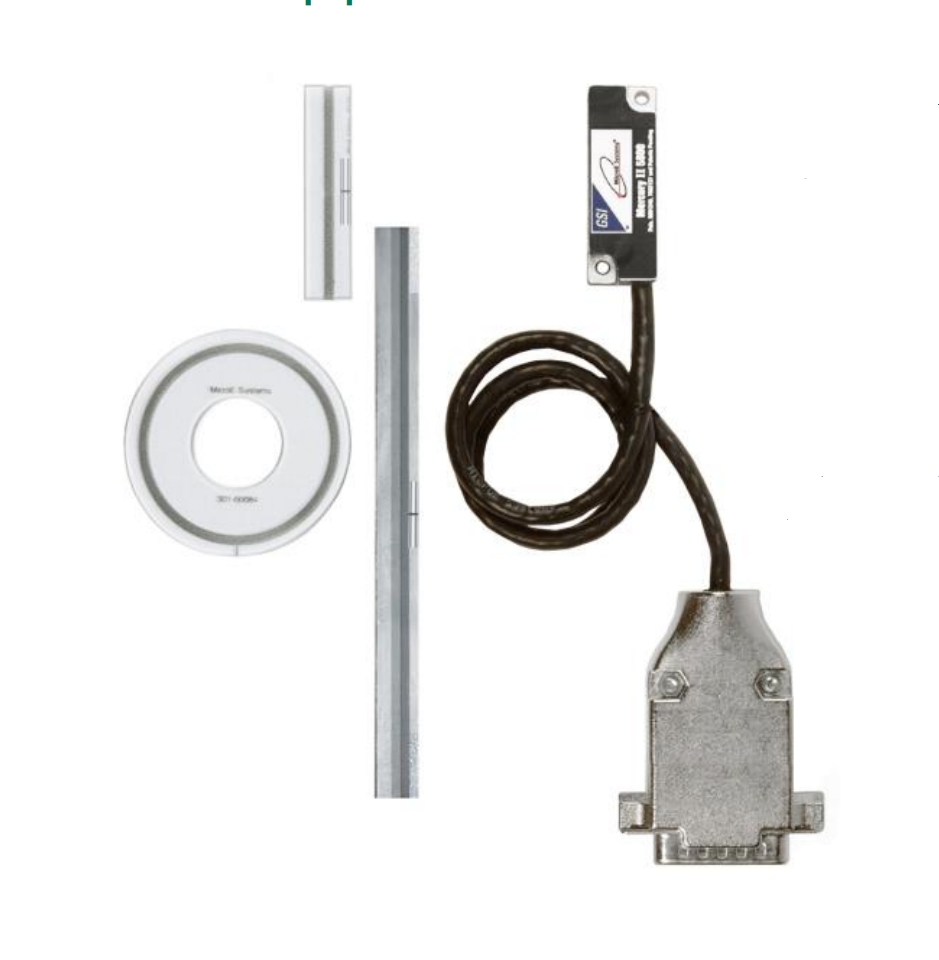

Es funktioniert mit einem 0.3 mm dicken Metallstreifen bis zu 30 m, einer 6 mm breiten Glas-Linearskala bis zu 995 mm sowie rotierenden Glasskalen für Winkelmessungen.
Kann der Encoder sowohl für lineares als auch für Winkel-Feedback verwendet werden?
Ja, derselbe Lesekopf kann lineare Metall- oder Glaskalibrierungen sowie austauschbare rotierende Glaskalibrierungen lesen und bietet eine einheitliche Rückmeldelösung.
Ist der Encoder mit bestehenden CNC-Steuerungen kompatibel?
Der Encoder gibt Quadraturimpulse (20 k-268 M CPR) und eine konfigurierbare Bandbreite (0.098 M-50 M Zählungen/s) aus, die über die programmierbaren Parameter an die meisten Bewegungscontroller angepasst werden können.
Welchen Umweltschutz bietet es?
Der Kopf enthält eine großflächige Fotodiode und mehrstufige optische Filterung, die hohe Beständigkeit gegen Staub und Öl bietet; ein doppelt abgeschirmtes Kabel eliminiert elektromagnetische Störungen.
Wie wird das Gerät kalibriert?
Jede Einheit wird vor dem Versand mit einem Laserinterferometer, das auf NIST-Standards zurückführbar ist, kalibriert, und die Software liefert Online-Kalibrierdaten zur Verifizierung.
An wen soll ich mich für den Kauf wenden?
Wenden Sie sich an den autorisierten Vertriebspartner in Peking, Dong Yu (Tel +86 185-1855-6588), für Angebote, technischen Support und Mustergeräte.
Unterstützendes Medium
Käuferfragen vor der Bestellung
Welche Messbereiche unterstützt der MII5750-AB-4000-5-1-0?
Es funktioniert mit einem 0.3 mm dicken Metallstreifen bis zu 30 m, einer 6 mm breiten Glas-Linearskala bis zu 995 mm sowie rotierenden Glasskalen für Winkelmessungen.
Kann der Encoder sowohl für lineares als auch für Winkel-Feedback verwendet werden?
Ja, derselbe Lesekopf kann lineare Metall- oder Glaskalibrierungen sowie austauschbare rotierende Glaskalibrierungen lesen und bietet eine einheitliche Rückmeldelösung.
Ist der Encoder mit bestehenden CNC-Steuerungen kompatibel?
Der Encoder gibt Quadraturimpulse (20 k-268 M CPR) und eine konfigurierbare Bandbreite (0.098 M-50 M Zählungen/s) aus, die über die programmierbaren Parameter an die meisten Bewegungscontroller angepasst werden können.
Welchen Umweltschutz bietet es?
Der Kopf enthält eine großflächige Fotodiode und mehrstufige optische Filterung, die hohe Beständigkeit gegen Staub und Öl bietet; ein doppelt abgeschirmtes Kabel eliminiert elektromagnetische Störungen.
