Produktübersicht
Wichtige Kaufargumente auf einen Blick
Nutzen Sie diesen Abschnitt, um Anwendung, Richtpreis und Entscheidungspunkte vor den technischen Details zu prüfen.
- Ultra-kompaktes Design: Die Dicke des Lesekopfes liegt bei nur 9.6 mm - 39 % dünner als bei Konkurrenzgeräten - und passt in die kleinsten Bewegungsplattformen.
- Umfassende Parameterprogrammierbarkeit: Auflösung, Ausgangsbandbreite, Filtereinstellungen sowie die Polarität des Grenzsignals lassen sich über die SmartPrecision II-Software einstellen und bleiben selbst nach einem Stromausfall gespeichert.

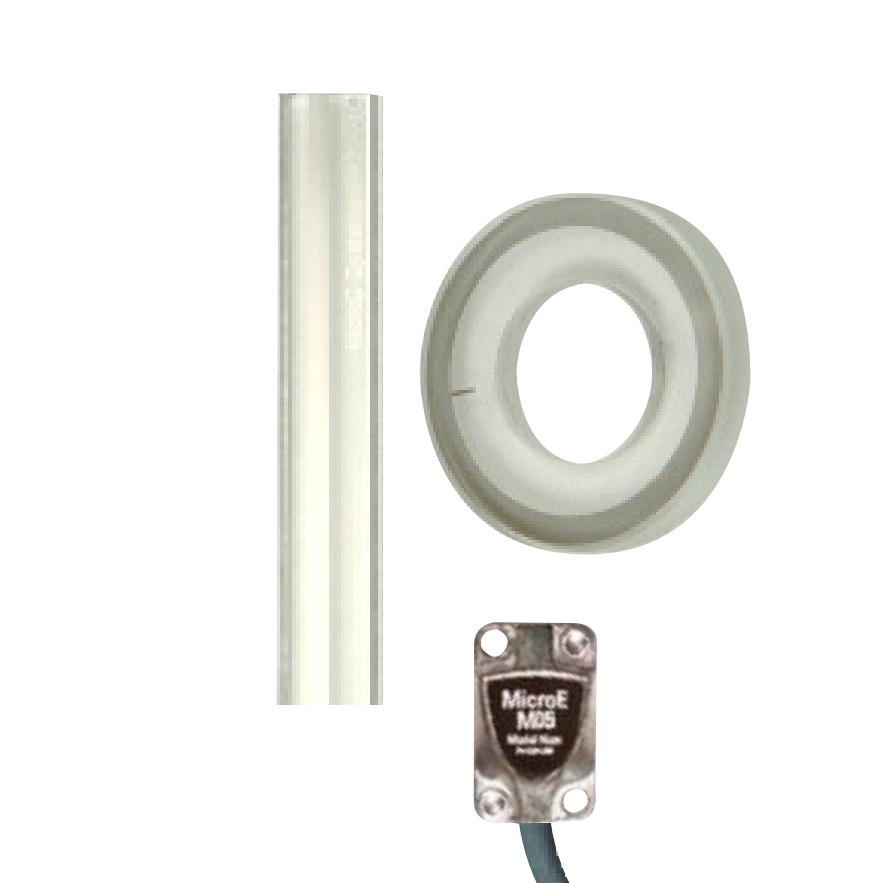

- Dreifache Gitterkompatibilität: Ein Kopf ist mit Metallband-, Glaslinear- und Kreisrotationsgittern einsetzbar, senkt den Lagerbestand und vereinfacht das Systemdesign.
- Nanometerauflösung: Die interpolierte lineare Auflösung erreicht 1.22 nm, wodurch die hohen Genauigkeitsanforderungen bei der Handhabung von Halbleiterwafern erfüllt werden.
- Stabile Signalintegrität: Das doppelt abgeschirmte 4.2 mm-Kabel sowie automatisierte Signaloptimierungs-Algorithmen sichern eine verlässliche Performance über weite Strecken und in staubigen Settings.
Medien
SEO-Keywords
Durchsuchbare Käuferbegriffe
Diese Tags sollten die Suchbegriffe von Käufern widerspiegeln und lesbar bleiben, nicht als interne Codes.
Produktdetail
Anwendungs- und Konfigurationshinweise
Produktübersicht

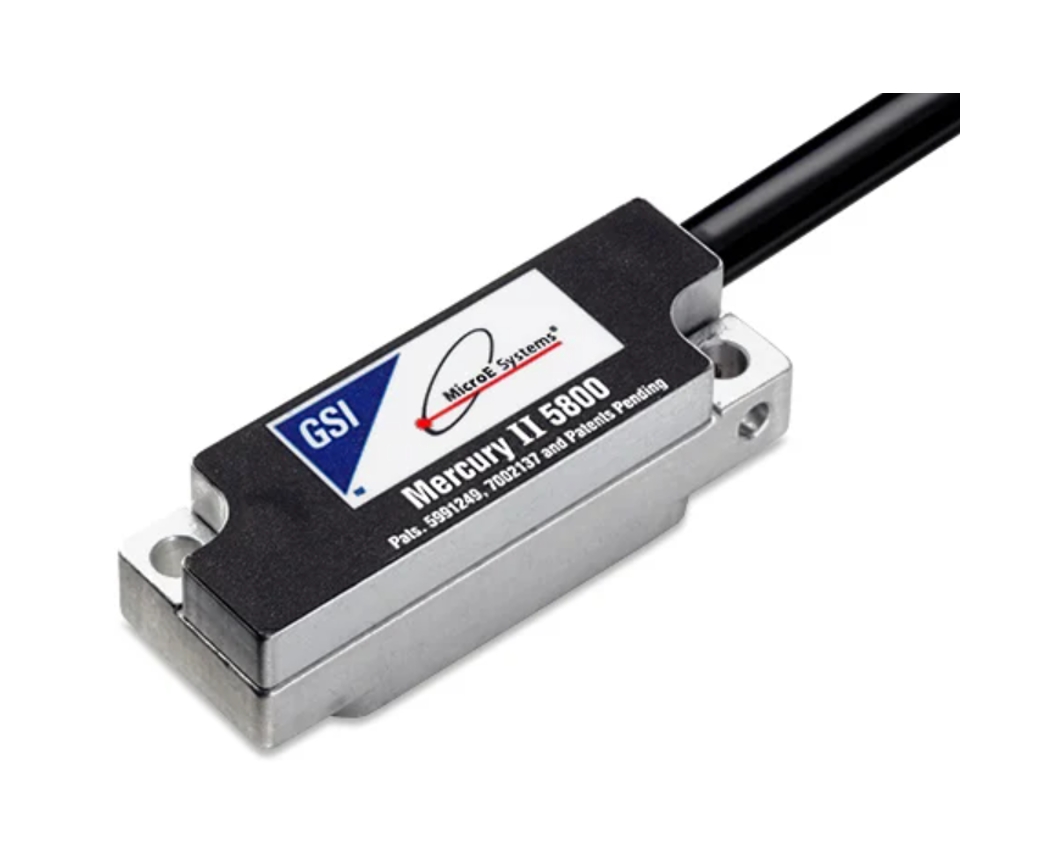

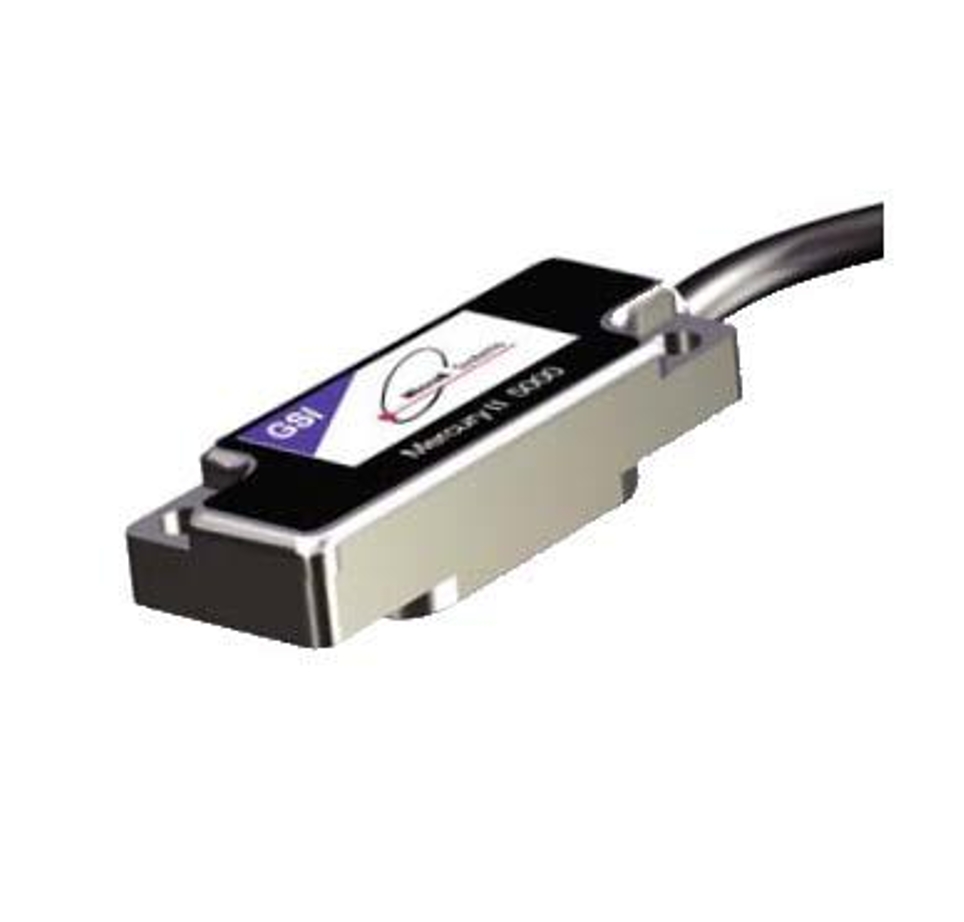

Der MicroE MII5750-AB-4000-5-1-0 Miniatur-Optik-Encoder, Teil der Novanta Mercury II M5000 Serie, ist ein vollständig integriertes digitales inkrementelles Messkopf. Er benötigt keine externe Signalverarbeitungseinheit, was ihn ideal für platzsparende Präzisionsplattformen wie Wafer-Inspektionssysteme, Mikro-Positionier-Stufen und kompakte CNC-Maschinen macht.
Wichtige Hardware-Maße
- Lesekopfgröße: 38.5 × 13.5 × 9.6 mm (Dicke um 39 % niedriger im Vergleich zu Konkurrenzprodukten)
- Standard-Gitterbreite: 6 mm (entspricht der halben Breite gängiger Gitter)
- Metallbanddicke: 0.3 mm, vor Ort zuschneidbar, maximal 30 m Hub
- Glasgitterbereich: maximal 995 mm
- Ausrichtungstoleranz: ±0.15 mm Spiel, X-Achse ±1°, Y-/Z-Achse ±2°
- Doppelt geschirmtes Kabel: 4.2 mm Außendurchmesser, 10 m Länge, 20 mm Biegeradius, 20 M Flex-Zyklen
Programmierbare Hauptfunktionen

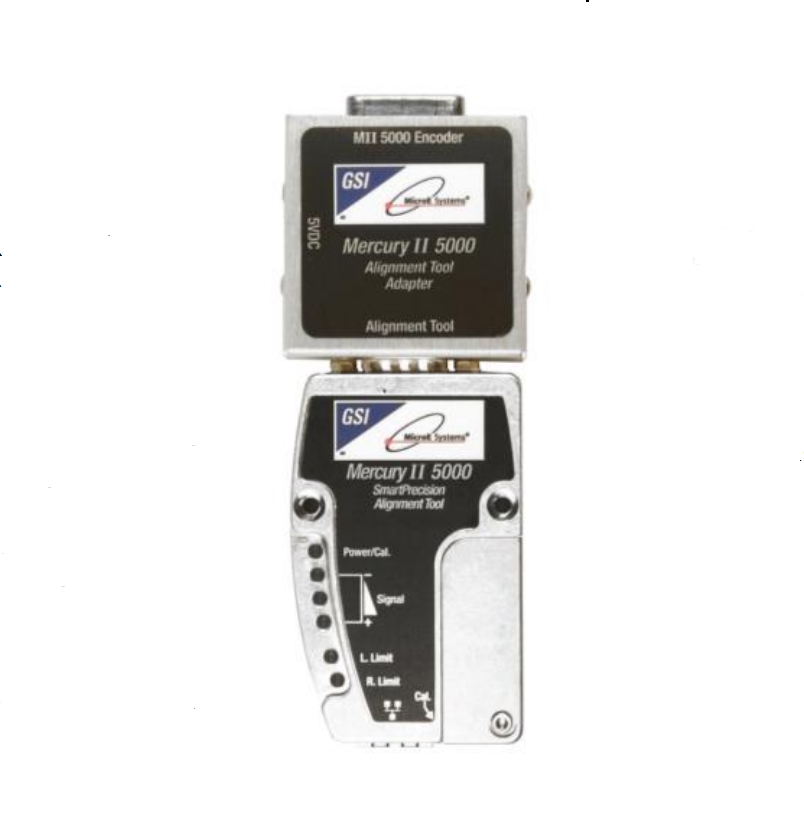

Alle Parameter werden über die MicroE SmartPrecision II-Software konfiguriert und im nichtflüchtigen Speicher abgelegt. Wichtige programmierbare Funktionen umfassen:
- Interpolationsfaktor: X4-X16384, lineare Auflösung von 5 µm bis 1.22 nm
- Ausgangsbandbreite: 0.098 M - 50 M orthogonale Zählungen pro Sekunde
- Grenzfrequenz des Tiefpassfilters: 0.01 kHz - 100 kHz
- Zweistufige optische Grenzsignale mit einstellbarer Polarität
- Automatische Kalibrierung zur Signaloptimierung für Offset- und Kontaminationskorrektur
- Dreistufiger differentieller Alarmausgang für die Fehlersuche
- Hochgeschwindigkeits-Serien-Debug-Schnittstelle für Firmware-Aktualisierungen ohne Demontage
Technische Leistungsfähigkeit
| Parameter | Wert |
|---|---|
| Steigung des Gitters | 20 µm (Standardwert) |
| Höchstgeschwindigkeit linear | 5 m/s |
| Höchstgeschwindigkeit rotierend | 6000 rpm |
| Metallbandgenauigkeit | ±5 µm/m |
| Glaslineargenauigkeit | ±1 µm (≤130 mm) / ±1.5-5 µm (130 mm-1 m) |
| Genauigkeit des Drehwinkels | Bogensekunden |
Übliche Anwendungen
Entwickelt für High-End-Halbleiterausrüstung (Wafer-Bonding, Prüfstationen), medizinische Automatisierung (mikrochirurgische Roboter, Bildgebungs-Folien), Präzisionsmesstechnik (Spektrometer, Interferometer), elektronische Montage und kompakte CNC-Maschinen.
Kontakt und Bestellung
Für Angebote, technischen Support oder kundenspezifische Integration kontaktieren Sie Beijing High-Control Technology Ltd. (Agent) - Herrn Dong Yu, Telefon: 185-1855-6588.
Zentrale Verkaufsargumente
- Extrem kompaktes DesignLesekopfdicke von nur 9.6 mm - 39 % dünner als Konkurrenzgeräte - passt in die kleinsten Bewegungsplattformen.
- Komplett parametrierbarAuflösung, Ausgangsbandbreite, Filtereinstellungen und Polarität des Grenzsignals können alle über die SmartPrecision II-Software konfiguriert werden und bleiben auch nach einem Stromausfall gespeichert.
- Kompatibilität mit drei Gittertypen: Ein Kopf arbeitet mit Metallband-, Glas-linearen und kreisförmigen Drehgittern, senkt den Lagerbestand und vereinfacht das Systemdesign.
- Nanometerauflösung: Interpolierte lineare Auflösung erreicht 1.22 nm, erfüllt die hohen Genauigkeitsanforderungen der Halbleiterwafer-Handhabung.
- Robuste Signalintegrität: Doppelt abgeschirmtes 4.2 mm-Kabel sowie automatische Signaloptimierungs-Algorithmen sichern zuverlässige Leistung über weite Entfernungen und in staubigen Umgebungen.
Kaufberatung und Einsatzbereiche
Auswahl-Ratgeber - Linear- versus Rotationsgitter
Bei der Auswahl eines Gittertyps sollten Sie die Hubstrecke und den Messmodus berücksichtigen. Metallband-Gitter (MT series) sind ideal für Langhub-Anwendungen bis zu 30 m und bieten Kostenvorteile. Glaslineare Gitter (MIIL series) liefern höhere Auflösung für Kurzstreckenaufgaben wie die Positionierung von Wafer-Stufen. Rotationskreisbänder unterstützen Präzisionsdrehtische und Spektrometer und ermöglichen es, dass derselbe Lesekopf sowohl lineare als auch Winkelaufgaben übernimmt, wodurch die Systemarchitektur vereinfacht wird.
Tipps zur Installation und Ausrichtung
Die kompakte 9.6 mm Höhe ermöglicht die Installation in beengten Kammern. Beachten Sie die ±0.15 mm Spalt-Toleranz und halten Sie die X-Achsen-Ausrichtung innerhalb von ±1°. Die klebenden Null-Positionsmarken können beliebig auf der Skala angebracht werden, wodurch zusätzliche mechanische Strukturen entfallen. Die Kalibrierung wird typischerweise innerhalb von 30 Sekunden mit der integrierten Ausrichtungsroutine abgeschlossen.
Wartung sowie Zuverlässigkeit
Der Encoder ist festkörperbasiert und hat keinen Kontaktverschleiß, was einen 5-jährigen stabilen Betrieb unter normalen Bedingungen garantiert. Das doppelt abgeschirmte Kabel verhindert Signalverschlechterungen über 10 m Durchläufe, und die integrierte Selbstdiagnose überwacht die optische Leistung und die Reflektivität der Grenzspur und meldet Anomalien sofort an die Controller.
Bestell- und Anfrageverfahren
Alle Geräte sind in den Vereinigten Staaten vorrätig und werden direkt vom autorisierten Distributor versandt. Geben Sie die genaue Modellnummer MII5750-AB-4000-5-1-0 und den gewünschten Gittertyp an, wenn Sie ein Angebot anfordern. Für maßgeschneiderte Metallbandskalen geben Sie die erforderliche Weglänge an; der Distributor schneidet und zertifiziert die Skala vor Ort.
Käufer-FAQ
Welche Messbereiche kann der MII5750-AB-4000-5-1-0 erfassen?
Sie unterstützt Metallbandskalen bis zu 30 m, lineare Glasgitter bis zu 995 mm und kreisförmige Rotationsgitter bis zu 6000 rpm mit Nanometerauflösung.
Ist es möglich, denselben Encoder für lineare sowie Winkelanwendungen zu nutzen?
Ja. Der einzelne Lesekopf ist kompatibel mit linearen Metallband- oder Glasskalen sowie mit rotierenden Kreisgittern, wodurch ein nahtloser Wechsel zwischen linearen und Winkelmessmodi ermöglicht wird.
Lässt sich der Encoder vor Ort programmieren?
Alle Parameter werden über die MicroE SmartPrecision II-Software programmiert und im nichtflüchtigen Speicher des Kopfes gespeichert, sodass die Einstellungen nach Stromzyklen erhalten bleiben.
Welche Umweltstandards gelten?
Das Gerät entspricht den CE-Anforderungen an die elektromagnetische Verträglichkeit (EMC) und ist für übliche Industrieumgebungen ausgelegt.
Auf welche Weise wird der Encoder kalibriert?
Die Kalibrierung erfolgt über die integrierte Ausrichtungsroutine; bei den angegebenen Toleranzen ist die Ausrichtung typischerweise in weniger als 30 Sekunden abgeschlossen.
An wen soll ich mich für ein Angebot wenden?
Kontaktieren Sie Beijing High-Control Technology Ltd., den autorisierten MicroE-Distributor, unter 185-1855-6588 (Herr Dong Yu).
Tragendes Medium
Käuferfragen vor der Bestellung
Welche Messbereiche kann der MII5750-AB-4000-5-1-0 erfassen?
Sie unterstützt Metallbandskalen bis zu 30 m, lineare Glasgitter bis zu 995 mm und kreisförmige Rotationsgitter bis zu 6000 rpm mit Nanometerauflösung.
Ist es möglich, denselben Encoder für lineare sowie Winkelanwendungen zu nutzen?
Ja. Der einzelne Lesekopf ist kompatibel mit linearen Metallband- oder Glasskalen sowie mit rotierenden Kreisgittern, wodurch ein nahtloser Wechsel zwischen linearen und Winkelmessmodi ermöglicht wird.
Lässt sich der Encoder vor Ort programmieren?
Alle Parameter werden über die MicroE SmartPrecision II-Software programmiert und im nichtflüchtigen Speicher des Kopfes gespeichert, sodass die Einstellungen nach Stromzyklen erhalten bleiben.
Welche Umweltstandards gelten?
Das Gerät entspricht den CE-Anforderungen an die elektromagnetische Verträglichkeit (EMC) und ist für übliche Industrieumgebungen ausgelegt.
